一、設備信息確認

1、確認型號

數控面板拍照確認：

此系統為：6TA

2、確認通訊接口

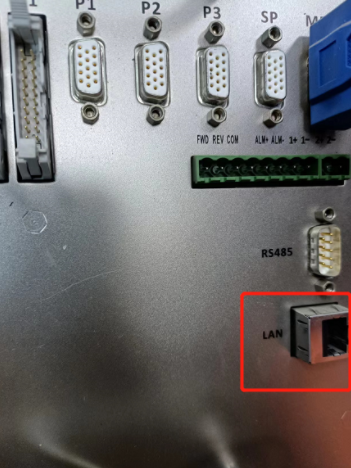

1、數控面板的后面

2、其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

3、確認數控系統軟件版本

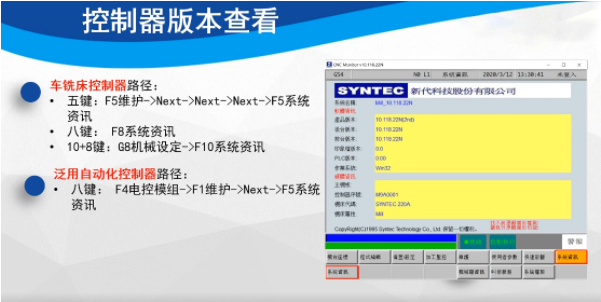

官方文檔指引：

實例操作：

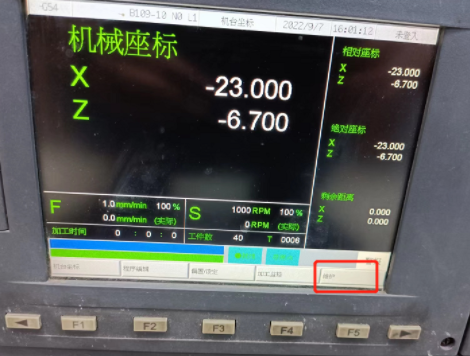

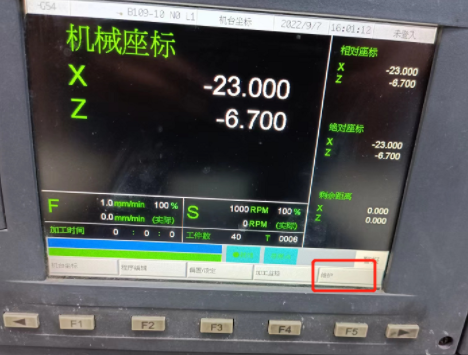

1、進入維護界面：

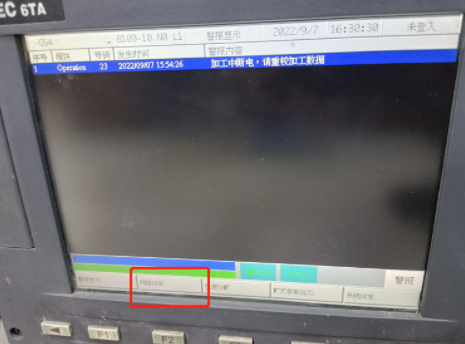

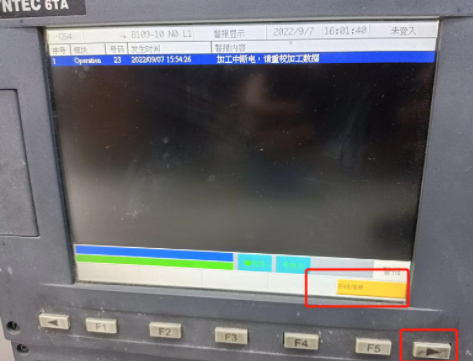

2、連續按右側菜單鍵，找到系統信息界面：

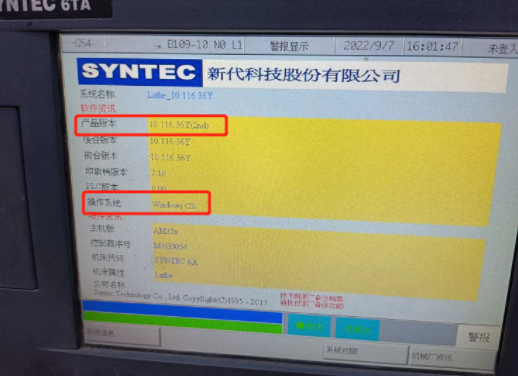

3、進入產品信息界面后確認數控系統的產品版本和操作系統：

圖中的產品版本為：10.116.36Y  ，操作系統為winCE

注：操作系統未winCE,產品版本為10.116.0X以后，低于此版本數控系統需要升級，最好升級到10.116.36以后

二、網絡配置

1、進入ip設置界面

進入維護界面：

進入到網絡設定界面：

2、設置ip

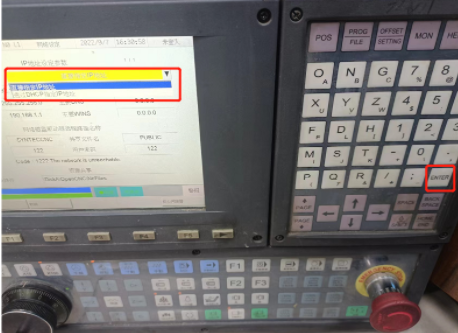

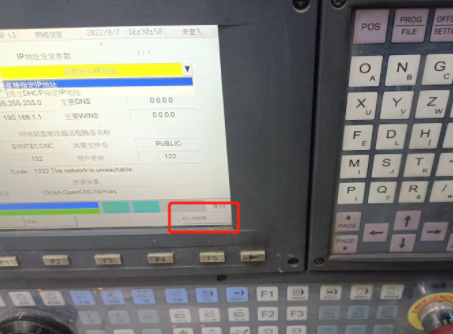

設置成直接制定ip地址：

輸入設備ip、子網掩碼、網關

3、設置核心伺服器

進入核心伺服器頁面：

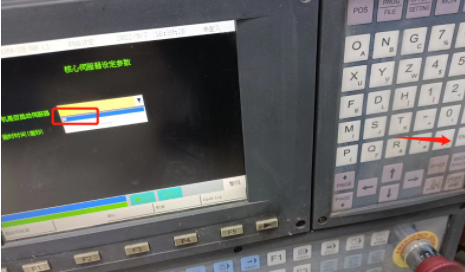

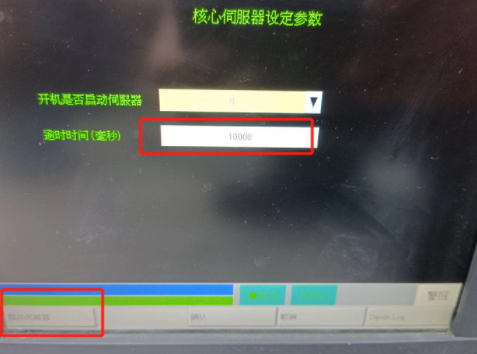

打開核心伺服器：

超時時間設置為1000-10000之間，并啟動核心伺服器：

重啟數控系統，所有更改的參數生效。

三、通訊測試

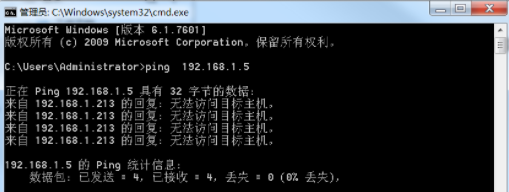

1、ping 指令

ping ip

例： ping 192.168.1.5

2、telnet 指令

telnet   ip 端口

例： telnet 192.168.1.5 5566

此圖為端口不通的示例，如果端口通后會進入一個黑色框中。

四、常見問題

1、網絡不通

重啟設備、檢查網線、檢查網口燈是否閃爍

2、版本低

嘗試升級數控系統
